| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TOPER |
| प्रमाणन: | CE |
| मॉडल संख्या: | BY50 / 800-25U |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | USD14500/SET |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के पैकेज। |
| प्रसव के समय: | 30 कार्य दिवसों के बाद अपने भुगतान प्राप्त करते हैं |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / ए, डी / पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | इस कच्चा लोहा फिल्टर प्रेस के लिए प्रति माह 50 सेट |
| फ़िल्टर क्षेत्र: | 50मी2 | Filter plate size: | 800*800mm |
|---|---|---|---|
| फ़िल्टर कक्ष मात्रा: | 624एल | Filter plate and number number: | 38pcs |
| Frame number: | 39pcs | Filtrating pressure: | 0.6Mpa |
| Motor power: | 2.2kw | Main feature: | To bear high temperature to be 350C. |
| निर्माण: | कच्चा लोहा। | वजन: | 7650 किग्रा |
| कंडीशन: | नया | कार्य: | ठोस-तरल पृथक्करण |
| Structure: | Plate-frame type | Voltage: | 380V/220V /400-450V/Customized |
धातु, सिरेमिक, पेट्रोकेमिकल उद्योगों के लिए उपयोग किया जाने वाला कास्ट आयरन प्लेट फिल्टर प्रेस
फ़िल्टर का परिचयः
फ्रेम का भाग:
फ्रेम भाग फिल्टर तंत्र को समर्थन देने और अन्य भागों को जोड़ने के लिए मशीन का मुख्य शरीर है। यह मुख्य रूप से जोर प्लेट, संपीड़न प्लेट, सिलेंडर ब्लॉक और मुख्य बीम से बना है।
फ़िल्टरिंग भागः
यह मुख्य बीम पर एक निश्चित क्रम में व्यवस्थित फिल्टर प्लेटों और फिल्टर प्लेटों के बीच में सैंडविच किए गए फिल्टर कपड़े से बना है।फिल्टर प्लेट और फिल्टर कपड़े बारी-बारी से कई स्वतंत्र फिल्टर इकाइयों के गठन के लिए व्यवस्थित कर रहे हैं.
खींचने के लिए बोर्ड का हिस्साः
1 स्वचालित खींच प्लेट, स्वचालित खींच प्लेट भाग हाइड्रोलिक मोटर, हैंडलर, ट्रांसमिशन तंत्र और निलंबन उपकरण से बना है।
2 बोर्ड को मैन्युअल रूप से खींचें, और उतारने के लिए बारी-बारी से बोर्ड को मैन्युअल रूप से खींचें।
हाइड्रोलिक भागः
हाइड्रोलिक भाग एक बिजली उपकरण है जो फिल्टर प्लेट को संपीड़ित या ढीला करने के लिए संपीड़न प्लेट को चलाता है, और एक पिंपल पंप और विभिन्न नियंत्रण वाल्व से लैस है।
मोटर भागः
मोटर भाग संपूर्ण प्रणाली का नियंत्रण केंद्र है।

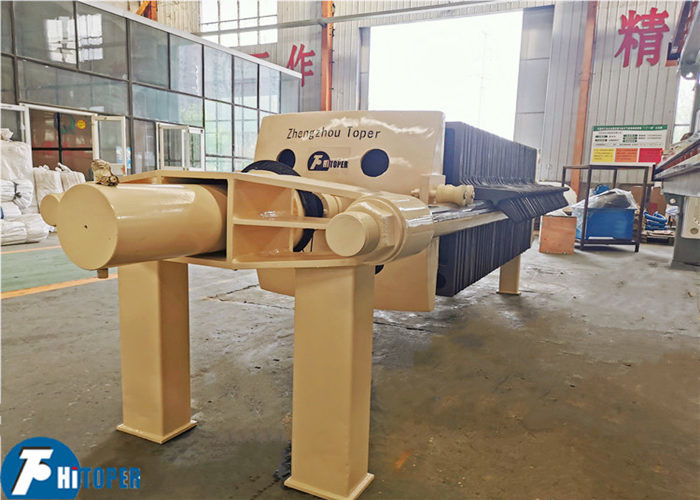

कास्ट आयरन फिल्टर प्रेस का संक्षिप्त परिचय:
कास्ट आयरन प्लेट और फ्रेम टाइप फिल्टर प्रेस उच्च गुणवत्ता वाले कास्ट आयरन या डक्टिल आयरन से बने होते हैं।
इसका उपयोग उच्च तापमान फिल्टर सामग्री के लिए किया जाता है, और फिल्टर प्लेट की उच्च शक्ति फिल्टर दबाव और लंबे सेवा जीवन को सहन कर सकती है।
व्यापक रूप से पेट्रोकेमिकल, धातु विज्ञान, तेल, सिरेमिक उद्योग आदि में तरल-ठोस पृथक्करण के लिए उपयोग किया जाता है।
1प्लेट वर्गीकरण: कास्ट आयरन प्लेट
2कार्य तापमानः<350C
3निस्पंदन दबाव:0.6Mpa-0.8Mpa
4 निचोड़ दबावः1.0-1.3Mpa
विशेषताएं:
1, फिल्टर प्लेट कास्ट आयरन से बना है, यह उच्च तापमान और उच्च दबाव, लंबी सेवा जीवन का सामना कर सकता है।
2, कास्ट आयरन निर्माण उच्च तापमान के लिए इसके अल्ट्रा मजबूत प्रतिरोध सुनिश्चित करता है, उच्च शक्ति कास्ट आयरन फिल्टर प्लेट, जैसे जिलेटिन के साथ उच्च तापमान सामग्री को फ़िल्टर करने के लिए उपयुक्त है,खाद्य तेल.
3मुख्य बीम उच्च गुणवत्ता वाले कार्बन स्टील से बना है, जिसे रेत से धमाका करने के लिए प्रसंस्करण किया गया है, जो आकार से बाहर निकलना आसान नहीं है, उच्च तीव्रता और संक्षारण प्रतिरोधी है।
45, कॉम्पैक्ट संरचना, छोटी मात्रा, कम स्थान को कवर, लागत की बचत।
इस कास्ट आयरन फिल्टर प्रेस के तकनीकी डेटाः
|
प्रकार |
फ़िल्टर क्षेत्रफल (m2) |
फिल्टर प्लेट का आकार (मिमी) |
केक की मोटाई (मिमी) |
कक्ष की मात्रा (एल) |
प्लेट संख्या (पीसी) |
फ्रेम संख्या (पीसी) |
फ़िल्टरिंग दबाव (Mpa) |
वजन (किलो) |
आयाम ((मिमी) L×W×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055×870×880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305×870×880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280×870×880 |
||||
|
BQ20/630-25 |
20 |
630 x630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750×1150×1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220×1150×1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870×1150×1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960×1150×1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610×1150×1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210×1150×1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250×1100×1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900×1100×1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
फिल्टर प्रेस श्रृंखलाः
फ़िल्टर प्रेस को प्लेट और फ्रेम प्रकार में विभाजित किया जा सकता है और इसका उपयोग अंतरालगत दबाव निस्पंदन में विभिन्न निलंबित तरल पदार्थों के ठोस तरल पृथक्करण के लिए किया जाता है।फिल्टर प्लेटों को दबाने के उपकरणों द्वारा दबाया जाता है और निलंबित तरल को फिल्टर कक्ष में पंप किया जाता है. ठोस कणों को फ़िल्टर कपड़े के माध्यम से अलग किया जाता है। उत्पाद संरचना में सरल हैं लेकिन अलग करने के प्रभाव में अच्छे हैं, उपयोग में सुविधाजनक हैं और खनन, धातु विज्ञान, पेट्रोलियम,रासायनिकदवा, कपड़ा, मुद्रण और रंगाई, कागज निर्माण, खाद्य पदार्थ, शराब, अकार्बनिक नमक, कोयला धोने, रंजक और अपशिष्ट जल उपचार उद्योग।
टोपर के सभी उत्पाद:
1प्रोग्राम नियंत्रित स्वचालित फिल्टर प्रेस
2झिल्ली फिल्टर प्रेस
3हाइड्रोलिक कंप्रेस फिल्टर प्रेस
4यांत्रिक संपीड़न फिल्टर प्रेस
5जैक फिल्टर प्रेस
6. कास्ट आयरन प्लेट और फ्रेम/चैम्बर फिल्टर प्रेस
7स्टेनलेस स्टील प्लेट और फ्रेम फिल्टर प्रेस
8. गोल प्लेट फिल्टर प्रेस
9कपास केक फिल्टर प्रेस
10कार्डबोर्ड फिल्टर प्रेस
11. डीवाई बेल्ट फिल्टर प्रेस
12. डीवाईएक्स उच्च दबाव बेल्ट फिल्टर प्रेस
13डीएनवाई रोटरी ड्रम गाढ़ा करने/डिहाइड्रेटिंग बेल्ट फिल्टर प्रेस
14. ट्रिपल बेल्ट गाढ़ा करने और निर्जलीकरण फिल्टर प्रेस
15. एसएस प्रकार तीन फुट ऊपरी निर्वहन केन्द्रापसारक
16. एसडी प्रकार तीन फुट और फिल्टर बैग लिफ्ट डिस्चार्ज केन्द्रापसारक
17. पीडी प्रकार फिल्टर बैग लिफ्ट डिस्चार्ज केन्द्रापसारक
18. अप डिस्चार्ज के केन्द्रापसारक, तीन फुट, साफ श्रृंखला एसएसबी, एसबी
19. एसएक्स प्रकार के मैनुअल टॉप डिस्चार्ज सेंट्रीफ्यूज
20. पीएस प्रकार के मैनुअल टॉप डिस्चार्ज सेंट्रीफ्यूज
21. एसजीजेड प्रकार के स्वचालित स्क्रैपर तल निर्वहन केन्द्रापसारक
22. पीजीजेड प्रकार स्कारपर तल निर्वहन केन्द्रापसारक
23. LW श्रृंखला decanter केन्द्रापसारक
24नलीदार केन्द्रापसारक
25. बहु-परत स्टेनलेस स्टील फ्रेम फिल्टर
26. बैग फिल्टर
27डायटोमाइट फिल्टर
28फ़िल्टर प्लेट
29फ़िल्टर कपड़े
30. वैक्यूम डिस्क फ़िल्टर
फ़िल्टर प्रेस कैसे ऑर्डर करें:
1. फिल्टर प्रेस के परिचय और मापदंडों पर विचार करके मॉडल,प्लेट और फ्रेम सामग्री,दबाने के मोड और फ़िल्टरिंग फॉर्म का चयन करें।
2अपने उत्पादों के अनुसार, खुले प्रवाह और बंद प्रवाह, धोने योग्य या गैर धोने योग्य का चयन करें और अनुबंध में शर्तों को निर्दिष्ट करें।
3. इकाई पंप के बिना प्रदान की जाती है. यूनिट पूर्ण पंप आदेश करने के लिए, यह अनुबंध में उल्लेख.
4हमारी कंपनी आपकी विशेष मांगों को पूरा करने के लिए गैर-मानक मॉडल की आपूर्ति कर सकती है।
