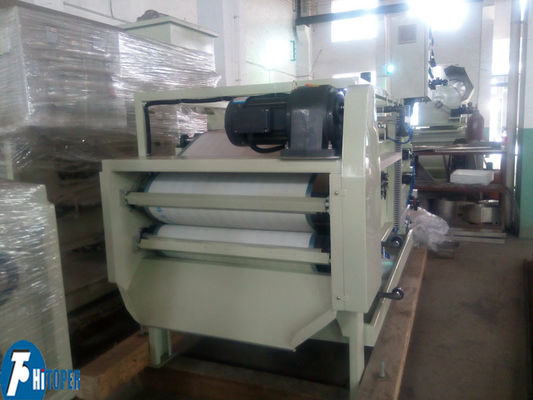

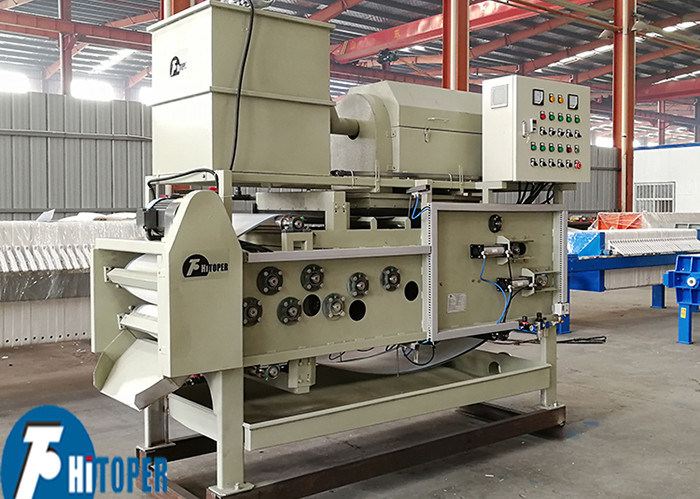

अपशिष्ट जल उपचार रासायनिक तेल शोधन धातु विज्ञान और कागज उद्योगों में कीचड़ निर्जलीकरण के लिए पूरी तरह से स्वचालित बेल्ट फिल्टर प्रेस

पूरी तरह से स्वचालित बेल्ट फिल्टर प्रेस 500 मिमी फिल्टर बेल्ट चौड़ाई कीचड़ निर्जलीकरण बेल्ट प्रेस

डीवाई श्रृंखला बेल्ट फिल्टर प्रेस राष्ट्रीय अनुसंधान संस्थानों द्वारा विदेशी उन्नत तकनीकों की शुरूआत के आधार पर नए मॉडल का सफल विकास है, जो शहरी अपशिष्ट जल उपचार, रासायनिक, तेल शोधन, धातु विज्ञान, कागज, चमड़ा, भोजन, कोयला धुलाई, छपाई और रंगाई उद्योग, कीचड़ निर्जलीकरण में व्यापक रूप से उपयोग किया जाता है। मशीन निरंतर संचालन, स्वचालन की उच्च डिग्री, ऊर्जा की बचत, उच्च दक्षता, आसान रखरखाव, कीचड़ निर्जलीकरण उपकरण के लिए आदर्श है।

बेल्ट प्रेस फिल्टर में मुख्य रूप से एक ड्राइविंग डिवाइस, एक फ्रेम, एक प्रेस रोल, एक ऊपरी फिल्टर बेल्ट, एक निचला फिल्टर बेल्ट, एक फिल्टर बेल्ट टेंशनिंग डिवाइस, एक फिल्टर बेल्ट सफाई डिवाइस, एक डिस्चार्जिंग डिवाइस, एक एयर कंट्रोल सिस्टम और एक इलेक्ट्रिकल कंट्रोल सिस्टम शामिल है।

1 फ्रेम: बेल्ट प्रेस फिल्टर फ्रेम का उपयोग मुख्य रूप से प्रेस रोलर सिस्टम और अन्य घटकों को सहारा देने और ठीक करने के लिए किया जाता है।

2 प्रेस रोलर सिस्टम: इसमें बड़े से छोटे व्यास वाले रोलर्स होते हैं। कीचड़ को ऊपरी और निचले फिल्टर बेल्ट द्वारा रखा जाता है। जब यह अनुक्रम में प्रेस रोलर्स से गुजरता है, तो फिल्टर बेल्ट के तनाव के तहत छोटे से बड़े दबाव प्रवणता का निर्माण होता है। पानी धीरे-धीरे निकल जाता है।

3 गुरुत्वाकर्षण क्षेत्र निर्जलीकरण उपकरण: यह मुख्य रूप से गुरुत्वाकर्षण क्षेत्र ब्रैकेट और हॉपर से बना होता है। फ्लोकुलेटेड सामग्री गुरुत्वाकर्षण क्षेत्र में बड़ी मात्रा में पानी निकालती है, और तरलता खराब हो जाती है, जो बाद के एक्सट्रूज़न निर्जलीकरण के लिए स्थितियां बनाती है।

4 वेज-आकार क्षेत्र निर्जलीकरण उपकरण: ऊपरी और निचले फिल्टर बेल्ट द्वारा गठित वेज-आकार क्षेत्र क्लैंप की गई सामग्री पर दबाव डालता है और पूर्व-दबाव निर्जलीकरण करता है ताकि निचोड़ने वाले निर्जलीकरण अनुभाग में सामग्री की तरल सामग्री और तरलता के लिए आवश्यकताओं को पूरा किया जा सके।

5 फिल्टर बेल्ट: यह बेल्ट प्रेस फिल्टर का मुख्य घटक है। कीचड़ के ठोस और तरल चरण ऊपर और नीचे अलग हो जाते हैं। निचला फिल्टर बेल्ट फिल्टर माध्यम है। ऊपरी और निचले फिल्टर बेल्ट को निचोड़ने के लिए बायपास करने के लिए तनाव दिया जाता है। सामग्री की नमी को दूर करने के लिए आवश्यक दबाव प्राप्त करने के लिए रोलर।

6 फिल्टर बेल्ट समायोजन उपकरण: यह कार्यकारी घटकों से बना है: एयर सिलेंडर, एडजस्टिंग रोलर सिग्नल बैक प्रेशर, और इलेक्ट्रिकल सिस्टम। इसकी भूमिका फिल्टर बेल्ट के विचलन को समायोजित करना है जो असमान फिल्टर बेल्ट तनाव, रोलर स्थापना त्रुटि, असमान फीडिंग आदि जैसे विभिन्न कारणों से होता है, जिससे बेल्ट प्रेस फिल्टर की निरंतरता और स्थिरता सुनिश्चित होती है।

7. फिल्टर बेल्ट सफाई उपकरण: यह एक स्प्रेयर, एक सफाई पानी संपर्क बॉक्स और एक सफाई कवर से बना है। जब फिल्टर बेल्ट चल रहा होता है, तो यह लगातार सफाई उपकरण से गुजरता है, और शॉवर से छिड़काव किए गए दबाव वाले पानी से प्रभावित होता है। तैयार।

8. फिल्टर बेल्ट टेंशनिंग डिवाइस: यह एक टेंशन सिलेंडर, एक टेंशन रोलर और एक सिंक्रोनाइज़ेशन मैकेनिज्म से बना है। इसकी भूमिका फिल्टर बेल्ट को तनाव देना और डीवॉटरिंग प्रेस के दबाव बल के उत्पादन के लिए आवश्यक तनाव की स्थिति प्रदान करना है। यह एयर प्रेशर सिस्टम के टेंशनिंग सिलेंडर के एयर प्रेशर को एडजस्ट करके प्राप्त किया जा सकता है।

9 अनलोडिंग डिवाइस: यह स्क्रैपर प्लेट, नाइफ होल्डर, अनलोडिंग रोलर आदि से बना है। इसका कार्य निर्जलित फिल्टर केक और फिल्टर बेल्ट को छीलना है ताकि डिस्चार्जिंग का उद्देश्य प्राप्त किया जा सके।

10 ट्रांसमिशन डिवाइस: यह मोटर, रिड्यूसर, गियर ट्रांसमिशन मैकेनिज्म आदि से बना है। यह फिल्टर बेल्ट चलने का शक्ति स्रोत है, और प्रक्रिया में विभिन्न बेल्ट गति की आवश्यकताओं को पूरा करने के लिए रिड्यूसर की गति को समायोजित कर सकता है।

11 वायवीय प्रणाली: यह प्रणाली मुख्य रूप से एक बिजली स्रोत (गैस भंडारण टैंक, मोटर, एयर पंप, आदि), कार्यकारी घटकों (सिलेंडर), और वायवीय नियंत्रण घटकों (दबाव रिले, दबाव प्रवाह और दिशात्मक नियंत्रण वाल्व सहित) से बनी है। एयर प्रेशर कंट्रोल एलिमेंट एयर प्रेशर, फ्लो रेट और डायरेक्शन को कंट्रोल करता है ताकि यह सुनिश्चित हो सके कि एयर प्रेशर एक्चुएटर में एक निश्चित थ्रस्ट और स्पीड हो, और एक पूर्व-निर्धारित प्रक्रिया के अनुसार सामान्य रूप से काम करे। यह फिल्टर बेल्ट के टेंशनिंग और एडजस्टमेंट को पूरा करने का शक्ति स्रोत है।

भागों की संरचना:

1. फ्रेम

2. स्लरी वितरण उपकरण

3. ऊपरी ट्रे तरल प्राप्त करना

4. निर्जलीकरण रोलर प्रणाली

5. निचोड़ने वाला रोलर सिस्टम

6. टेंशनिंग डिवाइस

7. मध्य ट्रे तरल प्राप्त करना

8. धुलाई उपकरण

9. ऊपरी समायोजन रोलर

10. ऊपरी फिल्टर बेल्ट

11. ऊपरी खुरचनी

12. निचली खुरचनी

13. ड्राइविंग डिवाइस

14. निचला फिल्टर बेल्ट

15. निचला समायोजन रोलर

16. निचली ट्रे तरल प्राप्त करना

बेल्ट फिल्टर प्रेस तकनीकी पैरामीटर:

बेल्ट फिल्टर प्रेस विशिष्ट स्लरी उपयोग:
