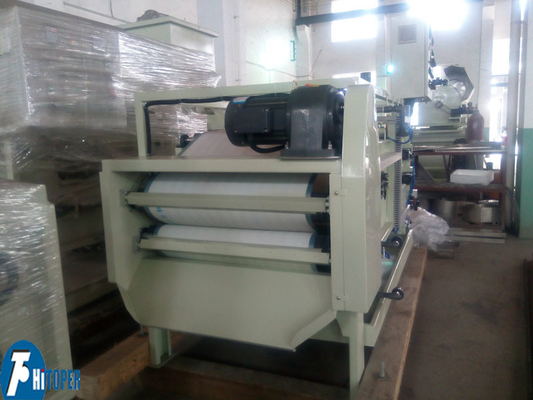

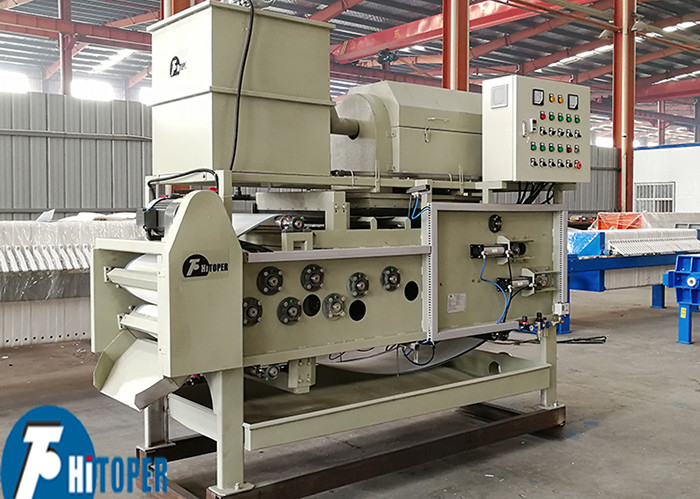

मुद्रण और रंगाई उद्योग बेल्ट फिल्टर प्रेस 500 मिमी फिल्टर बेल्ट चौड़ाई के साथ स्लज डिवाटरिंग के लिए

पूरी तरह से स्वचालित बेल्ट फिल्टर प्रेस 500 मिमी फिल्टर बेल्ट चौड़ाई कीचड़ निर्जलीकरण बेल्ट प्रेस

डीवाई श्रृंखला बेल्ट फिल्टर प्रेस नए मॉडल के सफल विकास के आधार पर विदेशी उन्नत प्रौद्योगिकियों की शुरूआत के साथ राष्ट्रीय अनुसंधान संस्थानों है,शहरी अपशिष्ट जल उपचार में व्यापक रूप से प्रयोग किया जाता है, रासायनिक, तेल शोधन, धातु विज्ञान, कागज, चमड़ा, खाद्य, कोयला धोने, मुद्रण और रंगाई उद्योग, कीचड़ निर्जलीकरण। मशीन निरंतर संचालन, उच्च स्तर की स्वचालन, ऊर्जा की बचत,उच्च दक्षता, आसान रखरखाव, कीचड़ निर्जलीकरण उपकरण के लिए आदर्श है।

बेल्ट प्रेस फ़िल्टर में मुख्य रूप से एक ड्राइविंग डिवाइस, एक फ्रेम, एक प्रेस रोल, एक ऊपरी फ़िल्टर बेल्ट, एक निचला फ़िल्टर बेल्ट, एक फ़िल्टर बेल्ट टेन्सनिंग डिवाइस, एक फ़िल्टर बेल्ट क्लीनिंग डिवाइस,एक डिस्चार्जिंग डिवाइस, एक वायु नियंत्रण प्रणाली, और एक विद्युत नियंत्रण प्रणाली।

1 फ्रेम: बेल्ट प्रेस फिल्टर फ्रेम का उपयोग मुख्य रूप से प्रेस रोलर सिस्टम और अन्य घटकों को समर्थन और तय करने के लिए किया जाता है।

2 प्रेस रोलर प्रणाली: इसमें बड़े से छोटे तक के क्रम में क्रमबद्ध व्यास वाले रोलर्स होते हैं।जब यह क्रम में प्रेस रोलर्स से गुजरता है, फिल्टर बेल्ट के तनाव के तहत छोटे से बड़े तक दबाव ढाल बनता है। पानी धीरे-धीरे हटाया जाता है।

3 गुरुत्वाकर्षण क्षेत्र निर्जलीकरण उपकरण: यह मुख्य रूप से गुरुत्वाकर्षण क्षेत्र ब्रैकेट और हॉपर से बना होता है। फ्लोक्लुलेटेड सामग्री गुरुत्वाकर्षण क्षेत्र में बड़ी मात्रा में पानी को हटा देती है, और तरलता खराब हो जाती है,जो बाद में एक्सट्रूज़न निर्जलीकरण के लिए स्थितियां पैदा करता है।

4 कंकड़ के आकार का क्षेत्र निर्जलीकरण यंत्र: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 फिल्टर बेल्ट: यह बेल्ट प्रेस फिल्टर का मुख्य घटक है। कीचड़ के ठोस और तरल चरण ऊपर और नीचे अलग किए जाते हैं। निचला फिल्टर बेल्ट फिल्टर माध्यम है।ऊपरी और निचले फिल्टर बेल्ट निचोड़ को दरकिनार करने के लिए तनावग्रस्त कर रहे हैंरोलर सामग्री नमी को हटाने के लिए आवश्यक दबाव बल प्राप्त करने के लिए।

6. फिल्टर बेल्ट समायोज्य उपकरण: यह कार्यकारी घटकों से बना हैः वायु सिलेंडर, रोलर सिग्नल बैक प्रेशर को समायोजित करने वाला, और विद्युत प्रणाली।इसकी भूमिका विभिन्न कारणों जैसे असमान फिल्टर बेल्ट तनाव के कारण फिल्टर बेल्ट के विचलन को समायोजित करना है, रोलर स्थापना त्रुटि, असमान फ़ीडिंग, आदि, इस प्रकार बेल्ट प्रेस फिल्टर की निरंतरता और स्थिरता सुनिश्चित करता है।

7. फिल्टर बेल्ट सफाई उपकरण: इसमें एक स्प्रेयर, एक सफाई पानी संपर्क बॉक्स और एक सफाई कवर होता है। जब फिल्टर बेल्ट चल रहा होता है, तो यह लगातार सफाई उपकरण के माध्यम से गुजरता है,और शॉवर से छिड़का पानी के दबाव से प्रभावित होता है. तैयार है.

8फिल्टर बेल्ट टेन्शनिंग डिवाइस: इसमें एक टेन्शन सिलेंडर, एक टेन्शन रोलर और एक सिंक्रनाइजेशन तंत्र होता है।इसकी भूमिका फिल्टर बेल्ट को तनाव देने और निर्जलीकरण प्रेस के दबाने के बल के उत्पादन के लिए आवश्यक तनाव की स्थिति प्रदान करना हैयह वायु दबाव प्रणाली के तनाव सिलेंडर के वायु दबाव को समायोजित करके प्राप्त किया जा सकता है।

9 अनलोडिंग डिवाइस: इसमें स्क्रैपर प्लेट, चाकू धारक, अनलोडिंग रोलर आदि होते हैं। इसका कार्य निर्जलित फिल्टर केक और फिल्टर बेल्ट को छीलने के लिए होता है।

ट्रांसमिशन डिवाइसः इसमें मोटर, रिड्यूसर, गियर ट्रांसमिशन तंत्र आदि होते हैं। यह फिल्टर बेल्ट चलाने के लिए शक्ति का स्रोत है।और प्रक्रिया में विभिन्न बेल्ट गति की आवश्यकताओं को पूरा करने के लिए reducer की गति समायोजित कर सकते हैं.

11 वायवीय प्रणाली: इस प्रणाली में मुख्य रूप से एक शक्ति स्रोत (गैस भंडारण टैंक, मोटर, वायु पंप आदि), कार्यकारी घटक (सिलेंडर),और वायवीय नियंत्रण घटकों (दबाव रिले सहित), दबाव प्रवाह और दिशा नियंत्रण वाल्व) वायु दबाव नियंत्रण तत्व वायु दबाव को नियंत्रित करता है,प्रवाह दर और दिशा यह सुनिश्चित करने के लिए कि वायु दबाव actuator एक निश्चित जोर और गति है, और पूर्व निर्धारित प्रक्रिया के अनुसार सामान्य रूप से काम करता है। यह फिल्टर बेल्ट के तनाव और समायोजन को पूरा करने के लिए शक्ति का स्रोत है।

भागों की संरचना:

1. फ्रेम

2. स्लरी वितरण उपकरण

3. तरल पदार्थ प्राप्त करने वाली ऊपरी ट्रे

4निर्जलीकरण रोलर प्रणाली

5. निचोड़ रोलर प्रणाली

6. टेन्शन डिवाइस

7. तरल पदार्थ प्राप्त करने वाली मध्य तश्तरी

8. धोने की मशीन

9. ऊपरी समायोज्य रोलर

10. ऊपरी फिल्टर बेल्ट

11ऊपरी स्क्रैपर

12. नीचे स्क्रैपर

13. ड्राइविंग डिवाइस

14निचला फ़िल्टर बेल्ट

15नीचे समायोज्य रोलर

16. तरल पदार्थ प्राप्त करने वाली निचली ट्रे

बेल्ट फिल्टर प्रेस के तकनीकी मापदंड:

बेल्ट फ़िल्टर प्रेस का विशिष्ट स्लरी उपयोगः
