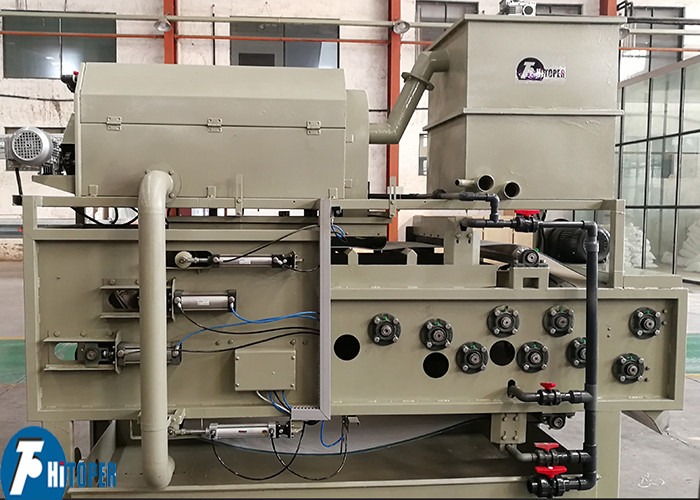

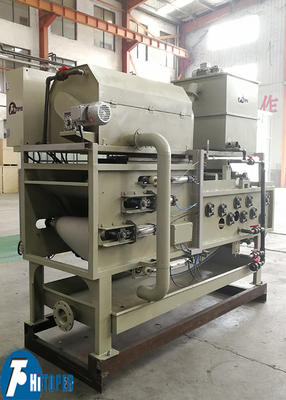

प्रिंटिंग और डाईंग इंडस्ट्री में स्लड डिवाटरिंग के लिए नया प्रकार का बेल्ट फिल्टर प्रेस

निर्जलीकरण स्लज बेल्ट फिल्टर प्रेस 3 - 5.2m3/H क्षमता 0.75kw मोटर शक्ति

बेल्ट फिल्टर प्रेस का परिचय

बेल्ट फिल्टर प्रेस एक नया प्रकार है जो अंतरराष्ट्रीय उन्नत प्रौद्योगिकी पर आधारित है जिसे राष्ट्रीय वैज्ञानिक अनुसंधान इकाई और हमारी कंपनी द्वारा पेश किया गया था।इसका व्यापक रूप से शहरी अपशिष्ट जल उपचार के कीचड़ निर्जल में उपयोग किया जा सकता है, रासायनिक उद्योग, तेल शोधन, धातु विज्ञान, कागज निर्माण, चमड़ा निर्माण, खाद्य पदार्थ, कोयला धोने और मुद्रण और रंगाई उद्योग।यह निरंतर काम के फायदे के साथ कीचड़ निर्जलीकरण के लिए एक आदर्श उपकरण है, उच्च स्वचालन, ऊर्जा की बचत, उच्च दक्षता और आसान रखरखाव।

बेल्ट प्रेस फ़िल्टर में मुख्य रूप से एक ड्राइविंग डिवाइस, एक फ्रेम, एक प्रेस रोल, एक ऊपरी फ़िल्टर बेल्ट, एक निचला फ़िल्टर बेल्ट, एक फ़िल्टर बेल्ट टेन्सनिंग डिवाइस, एक फ़िल्टर बेल्ट क्लीनिंग डिवाइस,एक डिस्चार्जिंग डिवाइस, एक वायु नियंत्रण प्रणाली, और एक विद्युत नियंत्रण प्रणाली।

कैसे काम करता है तह

कैसे काम करता है तह

एक स्थिर और गतिशील मिक्सर में केंद्रित दलदली और फ्लोक्लेंट की एक निश्चित एकाग्रता पूरी तरह से मिश्रित होने के बाद,कीचड़ में छोटे ठोस कणों को एक बड़े फ्लोकलेंट द्रव्यमान में एकत्र किया जाता है, और मुक्त पानी को एक ही समय में अलग किया जाता है। कीचड़ को केंद्रित गुरुत्वाकर्षण निर्जलीकरण फिल्टर बेल्ट में ले जाया जाता है,और मुक्त पानी को गुरुत्वाकर्षण की क्रिया के अधीन अलग किया जाता है ताकि बिना बहने वाली अवस्था में कीचड़ बन सके, और फिर यह ऊपरी और निचले जाल बेल्ट के बीच क्लैंप किया जाता है और कंकड़ के आकार के पूर्व-दबाव क्षेत्र और निम्न दबाव से गुजरता है।क्षेत्र और उच्च दबाव क्षेत्र धीरे-धीरे छोटे से बड़े निचोड़ने और कतरनी बलों की कार्रवाई के तहत मिट्टी और पानी के अलगाव की अधिकतम डिग्री प्राप्त करने के लिए निचोड़ा जाता है, और अंत में एक फिल्टर केक को बाहर निकाला जाता है।

1रासायनिक पूर्व उपचार निर्जलीकरण

कीचड़ की निर्जलीकरण क्षमता में सुधार, फिल्टर केक के गुणों में सुधार और सामग्री की पारगम्यता बढ़ाने के लिए, कीचड़ के रासायनिक उपचार की आवश्यकता है।यह मशीन एक अद्वितीय "पानी फ्लोक्लेशन granulation मिक्सर" डिवाइस का उपयोग करता है रासायनिक खुराक और फ्लोक्लेशन प्राप्त करने के लिएकार्य, इस विधि में न केवल अच्छा फ्लोक्लेशन प्रभाव है, बल्कि बहुत सारे रसायनों, कम परिचालन लागत और स्पष्ट आर्थिक लाभों को भी बचाता है।

2गुरुत्वाकर्षण एकाग्रता निर्जलीकरण अनुभाग

गंदगी को वितरण बाल्टी के माध्यम से समान रूप से जाल बेल्ट में डाला जाता है। गंदगी फिल्टर बेल्ट के साथ आगे चलती है।मुक्त पानी अपने वजन के तहत फिल्टर बेल्ट के माध्यम से पानी प्राप्त टैंक में बहता हैगुरुत्वाकर्षण निर्जलीकरण को एक अत्यधिक केंद्रित खंड भी कहा जा सकता है। माध्यम में मुक्त पानी की तरलता को कम करता है और इसे आगे के एक्सट्रूज़न के लिए तैयार करता है।

3कंकड़ के आकार के क्षेत्र का पूर्व-दबाव निर्जलीकरण खंड

गुरुत्वाकर्षण निर्जलीकरण के बाद कीचड़ की तरलता लगभग पूरी तरह से खो जाती है। बेल्ट फिल्टर प्रेस आगे बढ़ने के साथ, ऊपरी और निचले फिल्टर बेल्ट के बीच की दूरी धीरे-धीरे कम हो जाती है,और सामग्री थोड़ा दबाव प्राप्त करने के लिए शुरू होता हैजैसे-जैसे फ़िल्टर बेल्ट चलता है, दबाव धीरे-धीरे बढ़ता जाता है। कंकड़ के आकार के क्षेत्र की भूमिका गुरुत्वाकर्षण निर्जलीकरण समय का विस्तार करना है, फ्लोक की संपीड़न स्थिरता को बढ़ाना है,और दबाव क्षेत्र में प्रवेश करने के लिए तैयार.

4निचोड़ रोलर का उच्च दबाव निर्जलीकरण अनुभाग

जब सामग्री कंकण क्षेत्र से बाहर निकलती है, तो यह दबाव क्षेत्र में प्रवेश करती है। सामग्री को इस क्षेत्र में निचोड़ा जाता है।बेल्ट चलती दिशा के साथ दबाव निचोड़ रोलर के व्यास में कमी के साथ बढ़ जाती है. सामग्री की निचोड़ी गई मात्रा सिकुड़ जाती है और अंतर में मुक्त पानी बाहर निचोड़ा जाता है। इस समय फिल्टर केक मूल रूप से बनता है,और फिल्टर केक के पानी की सामग्री दबाव के अंत में उच्च दबाव क्षेत्र के लिए जारी रखने के बाद न्यूनतम करने के लिए कम किया जा सकता.

आवेदन

यह मशीन शहरी अपशिष्ट जल उपचार संयंत्रों में अपशिष्ट जल उपचार प्रक्रियाओं में कीचड़ निर्जलीकरण के लिए उपयुक्त है, दवा, इलेक्ट्रोप्लेटिंग, कागज निर्माण, चमड़े, मुद्रण और रंगाई,धातुकर्म, रासायनिक, वध, खाद्य, पेय, कोयला धोने और पर्यावरण संरक्षण इंजीनियरिंग के मामले में,यह पर्यावरण प्रबंधन और संसाधनों की वसूली के लिए एक आदर्श उपकरण है.

बेल्ट फिल्टर प्रेस के तकनीकी मापदंड:

बेल्ट फ़िल्टर प्रेस का विशिष्ट स्लरी उपयोगः
