| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TOPER |
| प्रमाणन: | CE |
| मॉडल संख्या: | DY1000 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मानक कंटेनर |
| प्रसव के समय: | अपना भुगतान प्राप्त करने के लगभग 30 कार्य दिवसों के बाद |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / ए, डी / पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | इस बेल्ट फिल्टर प्रेस के लिए प्रति माह 10 सेट |
| फ़िल्टर बेल्ट चौड़ाई: | 1000 मिमी | क्षमता: | 8-12m3/h |
|---|---|---|---|
| सूखी मात्रा: | 150-300kg/h | recyclability: | 63-84.5% |
| मोटर शक्ति: | 1.5 किलोवाट | संदर्भ आयाम: | 4250*1880*2100 मिमी |
| वज़न: | 2920kg | आवेदन: | चमड़ा, कागज, मुद्रण और रंगाई |
| दूध पिलाने का प्रकार: | पम्प फीडिंग | ऑपरेशन प्रकार: | निरंतर स्वचालित कार्य |
| निर्वहन प्रकार: | स्वचालित | समारोह: | निर्जलीकरण, गाढ़ापन और एकाग्रता |

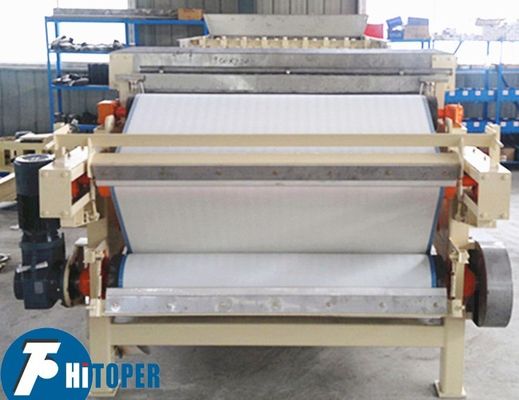

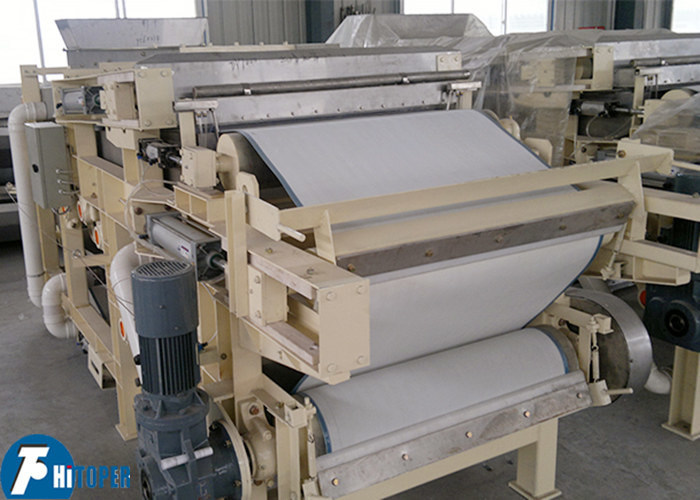

रासायनिक उद्योग में अपशिष्ट जल उपचार के लिए 1000 मिमी बेल्ट वाली बड़ी क्षमता वाली बेल्ट फिल्टर प्रेस
DY बेल्ट फिल्टर प्रेस में ड्राइव मशीन, कीचड़ वितरक, निस्पंदन बेल्ट, टेंशनिंग डिवाइस, स्वचालित समायोजन मशीन, निस्पंदन बेल्ट धोने की मशीन, कीचड़ खुरचनी, गुरुत्वाकर्षण निर्जलीकरण, वेज निर्जलीकरण, निचोड़ने वाला निर्जलीकरण और फ्रेम आदि शामिल हैं।
फ़िल्टर की प्रक्रिया यह है कि फ्लोक्यूलेशन उपचार के बाद कीचड़ गुरुत्वाकर्षण निर्जलीकरण के लिए कीचड़ वितरक में जाता है, जो क्षैतिज गति और छोटे कोण पर चढ़ने की अवधि के साथ एक छोटी अवधि है; फिर फ़िल्टर किया गया कीचड़ निस्पंदन बेल्ट के साथ चलता है और गुरुत्वाकर्षण के तहत, मुक्त पानी फ्लोक्यूलेशन सामग्री से अलग हो जाता है। कीचड़ से अधिकांश पानी निकल जाता है, इसलिए कीचड़ लगभग गतिहीन हो जाता है। फिर वेज निर्जलीकरण में प्रवेश करता है। वेज निर्जलीकरण में स्थान छोटे आकार से बड़े आकार तक होता है और फिर दो निस्पंदन बेल्ट एक साथ आते हैं ताकि दो बेल्टों के बीच कीचड़ धीरे-धीरे बढ़ते निचोड़ने वाले दबाव के तहत पानी को बार-बार डिस्चार्ज कर सके। इस स्तर पर, कीचड़ ने गतिहीनता खो दी है जो अगले चरण के निचोड़ने वाले निर्जलीकरण के लिए तैयार है।
निचोड़ने वाले रोलर्स का व्यास छोटे से बड़े आकार तक क्रमबद्ध होता है, लेकिन कीचड़ पर दबाव धीरे-धीरे बढ़ता है। कीचड़ को निचोड़ा जाता है और कई एस-प्रकार के क्रम में निचोड़ने वाले रोलर्स के माध्यम से प्लाज्मा कट किया जाता है ताकि संतृप्त पानी कीचड़ से निर्जलित हो जाए जो कीचड़ के निर्जलीकरण की प्रक्रिया को पूरा करता है। जब निस्पंदन बेल्ट डिस्चार्जिंग डिवाइस से गुजरता है, तो कीचड़ केक को खुरचनी द्वारा निस्पंदन बेल्ट से खुरच दिया जाता है। ऊपरी और निचली निस्पंदन बेल्ट को धोया जाता है और फिर कीचड़ निर्जलीकरण के अगले चक्र को पूरा करने के लिए गुरुत्वाकर्षण निर्जलीकरण में वापस आ जाती है।
भागों की संरचना:
1. फ्रेम
2. घोल वितरण उपकरण
3. तरल प्राप्त करने वाली ऊपरी ट्रे
4. निर्जलीकरण रोलर प्रणाली
5. निचोड़ने वाली रोलर प्रणाली
6. टेंशनिंग डिवाइस
7. तरल प्राप्त करने वाली मध्य ट्रे
8. धोने का उपकरण
9. ऊपरी समायोजन रोलर
10. ऊपरी फिल्टर बेल्ट
11. ऊपरी खुरचनी
12. निचली खुरचनी
13. ड्राइविंग डिवाइस
14. निचली फिल्टर बेल्ट
15. निचली समायोजन रोलर
16. तरल प्राप्त करने वाली निचली ट्रे
नोट्स:
1. मशीन सुचारू रूप से काम करती है, कोई कंपन प्रभाव नहीं
2. बिडेट लोड मशीन के वजन का 1.6 गुना है। कंक्रीट की सतह की परत की मोटाई, कंक्रीट नींव के स्टील बार का सेट उपयोगकर्ता द्वारा निर्धारित किया जाता है।
3. कन्वेयर बेल्ट के पास की तरफ को छोड़कर, अन्य तीन तरफ मशीन से लगभग 1 मीटर दूर हैं।
4. पानी संग्रह टैंक बनाना पानी इकट्ठा करने के लिए है, यह भी उपयोगकर्ता द्वारा निर्धारित किया जाता है
5. इकाई मिमी है।
बेल्ट फिल्टर प्रेस तकनीकी पैरामीटर:
|
प्रकार |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| फिल्टर चौड़ाई (मिमी) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
क्षमता सांद्रता में प्रवेश (एस.एस.1.5~2.5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| सूखा मात्रा (किग्रा/घंटा) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| नमी की मात्रा (%) | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | 63～84.5 | ||
| मोटर पावर (एचपी) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
संदर्भ आयाम (मिमी) |
एल | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| डब्ल्यू | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| एच | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| वजन (किग्रा) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
