| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TOPER |
| प्रमाणन: | CE |
| मॉडल संख्या: | XY10/450-30यू |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | Best factory price |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के पैकेज. |
| प्रसव के समय: | अपना भुगतान प्राप्त करने के 10-15 कार्य दिवसों के बाद |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | इस औद्योगिक फिल्टर प्रेस के लिए प्रति माह 200 सेट |
| Filtration area: | 10square meter | Plate externalr size: | 505*505mm |
|---|---|---|---|
| Filter Chamber volume: | 151L | Filter plate number: | 24pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Plate material: | Reinforced polypropylene | Liquid discharge type: | Open flow or close flow |
| Filter cake discharge type: | Manual discharge | Filter medium: | Filter cloth |
| Conditon: | New |

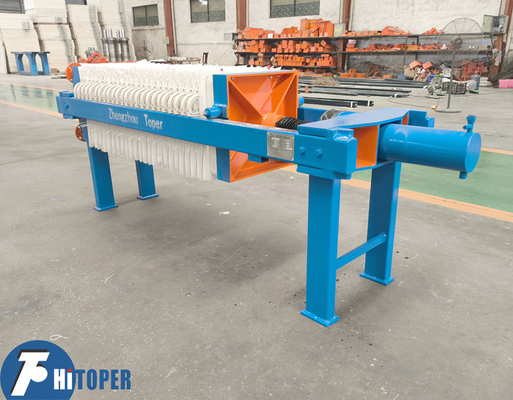

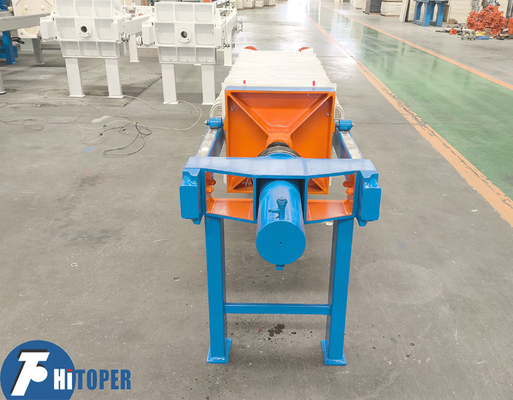

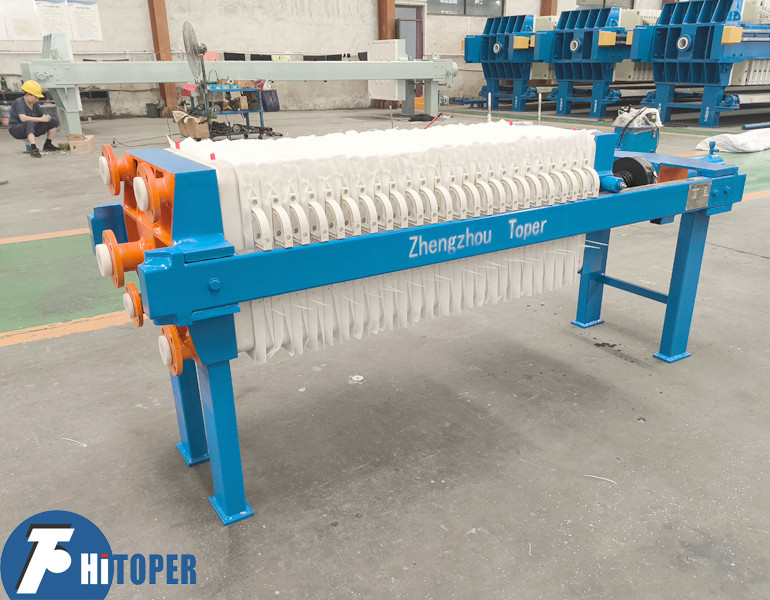

450x450 मिमी प्लेट हाइड्रोलिक संपीड़न औद्योगिक फिल्टर प्रेस ठोस-तरल पृथक्करण का कार्य
यह फिल्टर प्रेस उपकरणइसका उपयोग ठोस-तरल पदार्थ (ठोस सामग्री 5%-50% से बेहतर है) में वैरिपिस सस्पेंशन के पृथक्करण में किया जाता है। इसका व्यापक रूप से खनन, रासायनिक, धातु विज्ञान, चिकित्सा, वस्त्र, खाद्य, अनाकारिक नमक और अन्य उद्योगों में उपयोग किया जाता है।.
इस फिल्टर प्रेस उपकरण का हाइड्रोलिक स्टेशन:1. हाइड्रोलिक इकाई, कार्बन स्टील झुकने वेल्डिंग और सील. A.Air बेहतर शीतलन प्रभाव और आसान रखरखाव के साथ शंघाई Dazhong ब्रांड के बाहरी तेल पंप फिल्टर B.शंघाई हुआडाओ ब्रांड के हाइड्रोलिक वाल्वउच्च दबाव तेल पाइप (36Mpa, 1.5m) और निम्न दबाव तेल पाइप (22.4Mpa, 2m), चीन मानक नरम कनेक्शन।
2हाइड्रोलिक सिलेंडर, सामग्री 27SiMn सीमलेस स्टील पाइप का उपयोग करके वेल्डेड, आंतरिक व्यास और स्ट्रोक Φ120X400 है, प्रेस दबाव 18-20MPa है।
3पिस्टन रॉड, 45# स्टील के साथ मध्यम आवृत्ति कठोरता, सतह कठोरता HRC48-50 हो सकती है, और बाहर एक सुरक्षा कवर है।
इस औद्योगिक फिल्टर प्रेस का मुख्य बीम: उच्च गुणवत्ता वाले कार्बन स्टील Q345 (लंबाई, चौड़ाई और मोटाई, 120×60×6 मिमी आयताकार ट्यूब), बॉक्स वेल्डेड संरचनात्मक डिजाइन,स्वयंचलित डुबकी आर्क वेल्डिंग प्रक्रिया के साथ वेल्ड चिकनी और सुंदरअभी भी जंग और ऑक्साइड त्वचा को हटाने के लिए रेत विस्फोट के साथ संसाधित, फिर उच्च तीव्रता और संक्षारण प्रतिरोध प्राप्त करने के लिए एपॉक्सी प्राइमर द्वारा चित्रित,एक्रिलिक पॉलिएस्टर के अंतिम संरक्षण के साथ जंग रोधी पेंट स्प्रे.
कैसे एक फिल्टर प्रेस संचालित करने के लिए,
तरल ठोस मिश्रण को फिल्टर प्रेस में पंप किया जाता है, जो कई अंतर्निहित फिल्टर प्लेटों से बना होता है जो कक्ष बनाते हैं।प्लेटों एक निर्मित इस्पात फ्रेम में समर्थित कर रहे हैं और मशीन के अंत में फ्रेम काम में घुड़सवार एक हाइड्रोलिक राम से लागू एक बल द्वारा बंद रखा जाता है.
प्रत्येक फिल्टर प्लेट को एक फिल्टर कपड़े से ढका जाता है जो ठोस कणों को बरकरार रखता है, लेकिन तरल को फिल्टर प्लेट में बंदरगाहों के माध्यम से गुजरने और बाहर निकलने की अनुमति देता है।
शेष कण धीरे-धीरे फिल्टर माध्यम की सतह पर जमा हो जाते हैं और कुछ समय के बाद अंततः एक ठोस केक बनाते हैं।
चूंकि केक फिल्टर प्रेस के अंदर दबाव बनाता है, इसलिए दबाव बढ़ता है क्योंकि फिल्ट्रेट को कक्ष से बाहर निकलने के लिए पहले से ही आंशिक रूप से गठित केक से गुजरना पड़ता है।यह पंप जारी रखने के लिए तेजी से कठिन हो जाता है के रूप में प्रेस अधिक ठोस स्वीकार करने में असमर्थ हैइस बिंदु पर फ़ीड पंप कम बार रेंग रहा है और फ़िल्टर प्रेस से फ़िल्ट्रेट का प्रवाह काफी कम हो गया है या पूरी तरह से बंद हो गया है।
इस बिंदु पर या पूर्वनिर्धारित फिल्टरेशन समय या दबाव प्राप्त होने पर चक्र समाप्त हो जाता है और पूरी तरह से निर्मित फिल्टर केक को बाहर निकाल दिया जाता है।
इस फ़िल्टर प्रेस उपकरण का तकनीकी पैरामीटरः
| प्रकार |
फ़िल्टर क्षेत्र (m2) |
फिल्टर प्लेट का आकार (मिमी) |
फ़िल्टर केक की मोटाई (मिमी) |
फ़िल्टर कक्ष का आयतन (L) |
फिल्टर प्लेट संख्या (पीसीएस) |
फ़िल्टरिंग दबाव (एमपीए) |
मोटर शक्ति (किलोवाट) |
वजन (किलो) |
आयाम (मिमी) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
हमारे उत्पादों के विभिन्न श्रृंखला फिल्टर प्रेस मशीन नीचे के रूप मेंः
1प्रोग्राम नियंत्रित स्वचालित फिल्टर प्रेस
2झिल्ली फिल्टर प्रेस
3हाइड्रोलिक कंप्रेस फिल्टर प्रेस
4यांत्रिक संपीड़न फिल्टर प्रेस
5जैक फिल्टर प्रेस
6. कास्ट आयरन प्लेट और फ्रेम/चैम्बर फिल्टर प्रेस
7स्टेनलेस स्टील प्लेट और फ्रेम फिल्टर प्रेस
8. गोल प्लेट फिल्टर प्रेस
9कपास केक फिल्टर प्रेस
10कार्डबोर्ड फिल्टर प्रेस
11. डीवाई बेल्ट फिल्टर प्रेस
12. डीवाईएक्स उच्च दबाव बेल्ट फिल्टर प्रेस
13डीएनवाई रोटरी ड्रम गाढ़ा करने/डिहाइड्रेटिंग बेल्ट फिल्टर प्रेस
14. ट्रिपल बेल्ट गाढ़ा करने और निर्जलीकरण फिल्टर प्रेस
