| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | TOPER |
| प्रमाणन: | CE |
| मॉडल संख्या: | XY30/630-30यू |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | Best factory price |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के पैकेज. |
| प्रसव के समय: | अपना भुगतान प्राप्त करने के 10-15 कार्य दिवसों के बाद |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | इस औद्योगिक फिल्टर प्रेस के लिए प्रति माह 200 सेट |
| Filtration area: | 30 square meter | Plate size: | 630*630mm |
|---|---|---|---|
| Filter Chamber volume: | 452L | Filter plate number: | 37pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Application: | Food,environmental proteciton,medicine,chemical,metrallurgy | Function: | dehydration,separaiton and concentration |
| Plate material: | Reinforced polypropylene | Filter medium: | Filter cloth |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Liquid discharge type: | Open flow or close flow | Conditon: | New |

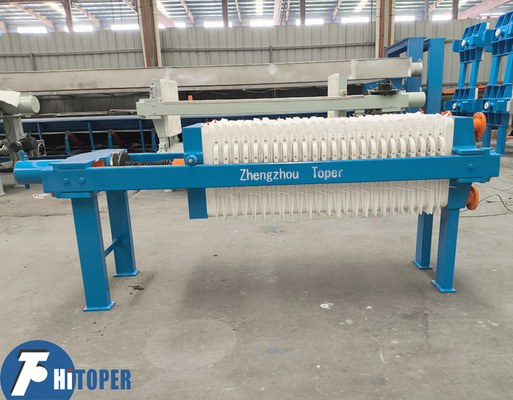

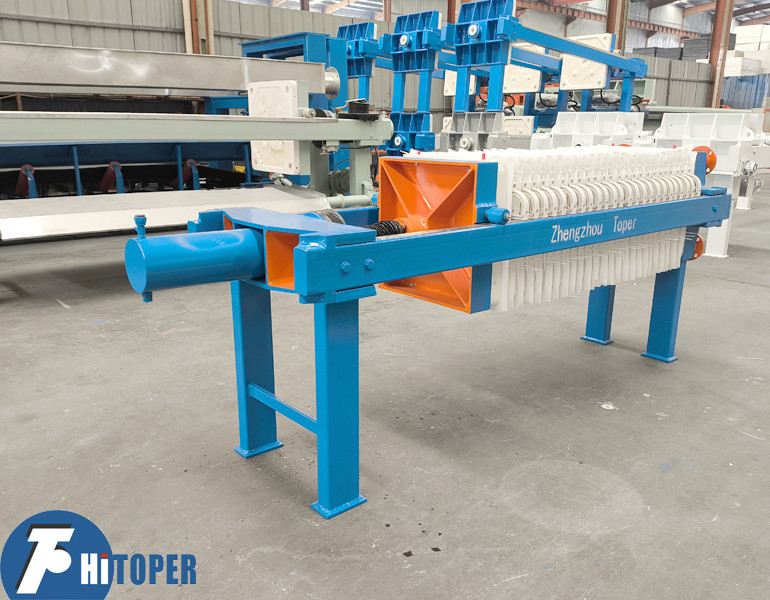

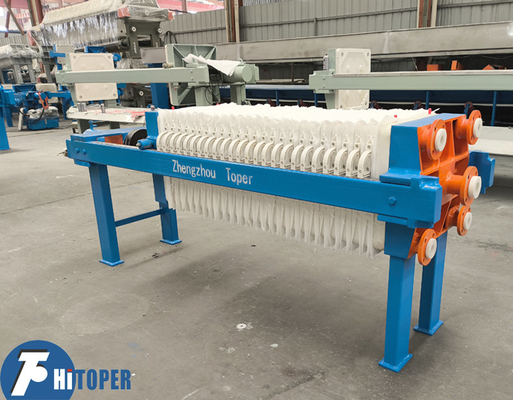

630x630 मिमी प्लेट 0.6Mpa दबाव औद्योगिक फिल्टर प्रेस सीई प्रमाण पत्र
इस फिल्टर प्रेस के मुख्य तकनीकी मापदंड
1. मॉडल XY30/630-30U
2फ़िल्टर क्षेत्रफलः 30 वर्ग मीटर
3फ़िल्टर प्लेट का आकारः 630*630 मिमी
4फिल्टर कक्ष की मात्राः 452L
5फिल्टर केक की मोटाईः 30 मिमी
6फिल्टर प्लेट संख्याः 37pcs
7. फिल्टर दबावः 0.6Mpa, यह भी 2.0Mpa हो सकता है, अगर हम कुछ ग्लास फाइबर जोड़ने जब फिल्टर प्लेट का उत्पादन.
8मोटर शक्तिः 2.2kw
9वजन: लगभग 2360 किलोग्राम
10आयामः 3590*900*1100 मीटर
कैसे एक फिल्टर प्रेस संचालित करने के लिए,
तरल ठोस मिश्रण को फिल्टर प्रेस में पंप किया जाता है, जो कई अंतर्निहित फिल्टर प्लेटों से बना होता है जो कक्ष बनाते हैं।प्लेटों एक निर्मित इस्पात फ्रेम में समर्थित कर रहे हैं और मशीन के अंत में फ्रेम काम में घुड़सवार एक हाइड्रोलिक राम से लागू एक बल द्वारा बंद रखा जाता है.प्रत्येक फिल्टर प्लेट को एक फिल्टर कपड़े से ढका जाता है जो ठोस कणों को बरकरार रखता है, लेकिन तरल को फिल्टर प्लेट में बंदरगाहों के माध्यम से गुजरने और बाहर निकलने की अनुमति देता है।
शेष कण धीरे-धीरे फिल्टर माध्यम की सतह पर जमा हो जाते हैं और कुछ समय के बाद अंततः एक ठोस केक बनाते हैं।
चूंकि केक फिल्टर प्रेस के अंदर दबाव बनाता है, इसलिए दबाव बढ़ता है क्योंकि फिल्ट्रेट को कक्ष से बाहर निकलने के लिए पहले से ही आंशिक रूप से गठित केक से गुजरना पड़ता है।यह पंप जारी रखने के लिए तेजी से कठिन हो जाता है के रूप में प्रेस अधिक ठोस स्वीकार करने में असमर्थ हैइस बिंदु पर फ़ीड पंप कम बार रेंग रहा है और फ़िल्टर प्रेस से फ़िल्ट्रेट का प्रवाह काफी कम हो गया है या पूरी तरह से बंद हो गया है।
इस बिंदु पर या पूर्वनिर्धारित फिल्टरेशन समय या दबाव प्राप्त होने पर चक्र समाप्त हो जाता है और पूरी तरह से निर्मित फिल्टर केक को बाहर निकाल दिया जाता है।
इस फ़िल्टर प्रेस उपकरण का तकनीकी पैरामीटरः
| प्रकार |
फ़िल्टर क्षेत्र (m2) |
फिल्टर प्लेट का आकार (मिमी) |
फ़िल्टर केक की मोटाई (मिमी) |
फ़िल्टर कक्ष का आयतन (L) |
फिल्टर प्लेट संख्या (पीसीएस) |
फ़िल्टरिंग दबाव (एमपीए) |
मोटर शक्ति (किलोवाट) |
वजन (किलो) |
आयाम (मिमी) (L×W×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
टोपर फिल्टर प्रेस मशीन की विभिन्न श्रृंखलाएंः
1प्रोग्राम नियंत्रित स्वचालित फिल्टर प्रेस
2झिल्ली फिल्टर प्रेस
3हाइड्रोलिक कंप्रेस फिल्टर प्रेस
4यांत्रिक संपीड़न फिल्टर प्रेस
5जैक फिल्टर प्रेस
6. कास्ट आयरन प्लेट और फ्रेम/चैम्बर फिल्टर प्रेस
7स्टेनलेस स्टील प्लेट और फ्रेम फिल्टर प्रेस
8. गोल प्लेट फिल्टर प्रेस
9कपास केक फिल्टर प्रेस
10कार्डबोर्ड फिल्टर प्रेस
11. डीवाई बेल्ट फिल्टर प्रेस
12. डीवाईएक्स उच्च दबाव बेल्ट फिल्टर प्रेस
13डीएनवाई रोटरी ड्रम गाढ़ा करने/डिहाइड्रेटिंग बेल्ट फिल्टर प्रेस
14. ट्रिपल बेल्ट गाढ़ा करने और निर्जलीकरण फिल्टर प्रेस
